DC-motorer forklart: Arbeidsprinsipp, typer og børstet vs børsteløs

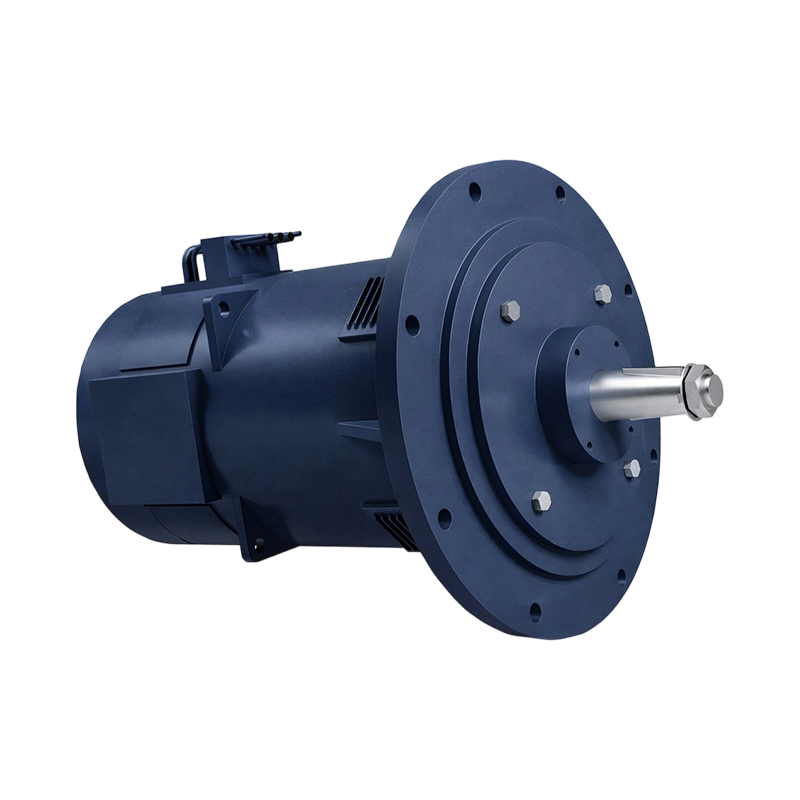

Hva er en DC motor og hvordan fungerer det

En likestrømsmotor er en elektromekanisk enhet som konverterer elektrisk likestrømsenergi til roterende mekanisk bevegelse gjennom samspillet mellom magnetiske felt. Strøm flyter gjennom en spole (ankeret eller viklingen) plassert inne i et magnetfelt, og den resulterende Lorentz-kraften på den strømførende lederen produserer dreiemoment, som får akselen til å rotere.

Arbeidsprinsippet er avhengig av en enkel tilbakemeldingssløyfe mellom elektrisk og magnetisk energi: når strømmen passerer gjennom viklingen, genererer den sitt eget magnetfelt som samhandler med motorens faste magneter (eller feltviklinger). Denne interaksjonen skaper en kraft vinkelrett på både strømmen og magnetfeltet, beskrevet av Flemings venstrehåndsregel, som skyver rotoren til kontinuerlig rotasjon så lenge strømmen fortsetter å flyte og polariteten fortsetter å bytte i riktig øyeblikk.

• Stator: den stasjonære delen, enten permanente magneter eller elektromagnetiske feltviklinger
• Rotor (armatur): den roterende viklingen som fører strøm og produserer dreiemoment
• Kommuteringssystem: mekaniske børster/kommutator eller elektronisk svitsj, avhengig av motortype, som reverserer strømretningen for å opprettholde rotasjon

Børstede vs børsteløse likestrømsmotorer

Kjerneforskjellen er hvordan strømmen blir byttet inne i motoren: børstede motorer bruker fysiske kullbørster og en mekanisk kommutator, mens børsteløse motorer bruker elektroniske kontrollere og posisjonssensorer. I en børstet likestrømsmotor tilføres strøm til det roterende ankeret gjennom fjærbelastede børster som presser mot en segmentert kommutator, som mekanisk reverserer strømretningen når akselen dreier.

En børsteløs likestrømsmotor snur dette arrangementet: permanentmagnetene sitter på rotoren, og viklingene er festet til statoren. En elektronisk hastighetskontroller bytter strøm gjennom statorviklingene i rekkefølge, ved å bruke tilbakemelding fra Hall-effektsensorer eller tilbake-EMF-føling for å tidfeste hver bryter nøyaktig. Fordi det ikke er noen fysisk kontakt som slites ned over tid, varer børsteløse motorer betydelig lenger og kjører mer effektivt ved en gitt effekt.

Hovedtyper av likestrømsmotorer

Utover den børstede/børsteløse splitten, er likestrømsmotorer også kategorisert etter hvordan feltviklingen er koblet i forhold til ankeret, som former deres dreiemoment og hastighetsadferd under belastning.

• Serieskadet: felt- og armaturviklinger koblet i serie; produserer svært høyt startmoment, brukt i applikasjoner som startmotorer og kraner
• Shunt-sår: feltvikling koblet parallelt med ankeret; leverer stabil hastighet på tvers av varierende belastning, egnet for vifter og transportbånd
• Sammensatt sår: kombinerer serie- og shuntviklinger for å balansere høyt startmoment med rimelig hastighetsregulering
• Permanent magnet DC (PMDC): bruker faste magneter i stedet for feltviklinger, og tilbyr en kompakt, effektiv design som er vanlig i små apparater og biltilbehør
• Børsteløs DC (BLDC): elektronisk kommutert, brukt på tvers av droner, elbiler, HVAC-systemer og presisjonsindustrielt utstyr

Fordeler med likestrømsmotorer

DC-motorer er fortsatt et foretrukket valg i mange applikasjoner fordi de tilbyr presis, lett kontrollerbar hastighet og dreiemoment med et enkelt spenningsbasert kontrollskjema . Hastigheten er omtrent proporsjonal med påført spenning, og dreiemomentet er omtrent proporsjonal med strømmen, noe som gjør dem enkle å kontrollere uten kompleks frekvensbasert drivelektronikk - i motsetning til de fleste AC-motorer.

• Høyt startmoment, spesielt i serieviklede konfigurasjoner, nyttig for belastningstunge oppstartsforhold
• Jevn hastighetskontroll med bredt område gjennom enkel PWM-spenningsjustering
• Kompakt kraft-til-størrelse-forhold, spesielt i børsteløse og permanentmagnetdesigner
• Enkel integrasjon med batteridrevne og lavspente DC-systemer, unngår behovet for AC-omformere i bærbart utstyr

Hvordan velge en likestrømsmotor

Å velge riktig DC-motor starter med å tilpasse dreiemoment og hastighetskrav til den faktiske belastningen, ikke bare merkespenningen. Beregn det nødvendige dreiemomentet ved driftshastigheten, legg til margin for oppstart og toppbelastningsforhold, og kontroller deretter at motorens kontinuerlige dreiemoment dekker dette tallet uten å overskride termiske grenser under normal drift.

• Driftssyklus: applikasjoner med kontinuerlig drift trenger en motor vurdert for vedvarende termisk belastning, ikke bare toppeffekt
• Levetidskrav: børsteløse motorer passer høysyklus eller vedlikeholdsbegrensede applikasjoner; børstede motorer er akseptable for lavt belastede, kostnadssensitive bruksområder
• Kontrollpresisjon: applikasjoner som trenger fin hastighet eller posisjonskontroll drar nytte av børsteløse motorer sammen med kodere
• Miljøforhold: forseglede eller IP-klassifiserte hus har betydning for motorer som er utsatt for støv, fuktighet eller vibrasjoner
• Spennings- og strømforsyningsbegrensninger: tilgjengelig batterispenning eller DC-bussspenning bør samsvare med motorens nominelle inngangsområde for å unngå ineffektiv opp-/ned-konvertering
