AC-motor vs DC-motor: Hovedforskjeller, hvordan de fungerer og hvordan du velger

AC motor og DC motor : Kjerneforskjellen

Det grunnleggende forskjellen mellom AC og DC elektriske motorer er typen elektrisk strøm hver er designet for å konvertere til mekanisk rotasjon. AC motorer kjøres på vekselstrøm - en forsyning som reverserer polaritet ved en fast frekvens (50 Hz eller 60 Hz avhengig av nettstandarden). DC-motorer kjøres på likestrøm, hvor spenning og strøm går kontinuerlig i én retning. Denne ene forskjellen i strømforsyning driver alle nedstrømsforskjeller i motorkonstruksjon, hastighetskontrollmetode, vedlikeholdsbehov og applikasjonsegnethet.

Begge motortyper følger det samme grunnleggende prinsippet - Lorentz kraftloven, som sier at en strømførende leder plassert i et magnetfelt opplever en kraft vinkelrett på både strømretningen og feltretningen. Dreiemomentet som snurrer rotoren er en direkte konsekvens av denne kraften som virker over et gap mellom stasjonære og roterende komponenter. Hva skiller mellom AC og DC elektriske motorer er hvordan magnetfeltet skapes, hvordan det opprettholdes, og hvordan det samhandler med rotorviklingene over tid.

Hvordan AC-motorer fungerer

Elektriske AC-motorer generere et roterende magnetfelt i statoren - den stasjonære ytre enheten - ved å tilføre vekselstrøm til distribuerte viklinger arrangert rundt statorboringen. I en trefase induksjonsmotor er de tre fasene forskjøvet 120° fra hverandre i både rom og tid, og produserer et felt som roterer kontinuerlig med synkron hastighet. Dette roterende feltet induserer en strøm i rotorlederne ved elektromagnetisk induksjon; den induserte strømmen skaper igjen sitt eget magnetfelt, og samspillet mellom de to feltene gir dreiemoment.

Rotoren til en ekorn-bur induksjonsmotor — den mest utbredte varianten av elektriske vekselstrømsmotorer globalt – inneholder ingen viklinger, ingen børster og ingen eksterne elektriske tilkoblinger. Rotorstengene er kortsluttet i hver ende av ledende enderinger, og strøm flyter gjennom dem rent ved induksjon. Denne konstruksjonen gjør vekselstrømsmotorer med ekornbur eksepsjonelt robuste: det er ingen andre slitasjekontaktdeler enn lagrene, og motoren kan kjøre kontinuerlig i årevis i støvete, våte eller vibrasjonstunge miljøer med minimalt vedlikehold.

Synkrone AC-motorer opererer på et relatert, men distinkt prinsipp: rotoren magnetiseres - enten av permanente magneter eller av en separat eksitert feltvikling - og låser seg i takt med det roterende statorfeltet, og kjører med nøyaktig synkron hastighet uavhengig av belastning (innenfor uttrekksmomentgrensen). Synkronmotorer brukes der nøyaktig hastighetskonsistens er nødvendig, inkludert i tekstilmaskineri, papirfabrikker og presisjonspumpesystemer.

Hvordan DC-motorer fungerer

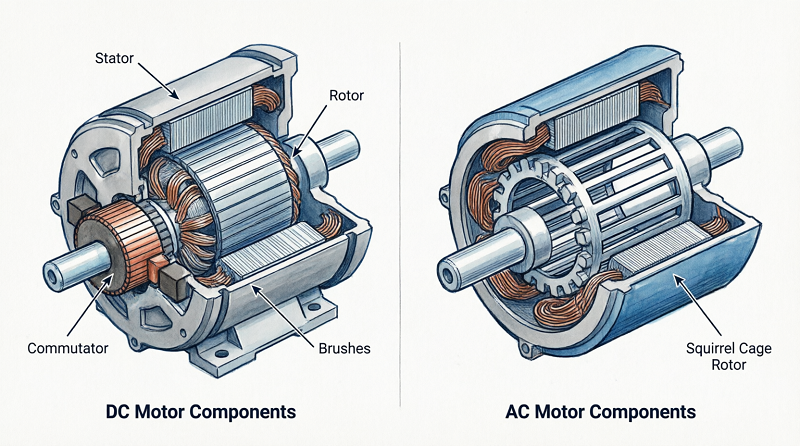

I en konvensjonell børstet DC motor , produserer statoren et stasjonært magnetfelt - enten fra permanente magneter eller fra feltviklinger som er energisert av DC. Rotoren, kalt anker, bærer viklede ledere koblet til en segmentert kommutator. Karbonbørster opprettholder glidende elektrisk kontakt med kommutatoren, og bytter strømretning gjennom påfølgende armaturspoler når rotoren dreier. Denne mekaniske kommuteringen sikrer at ankerstrømmen alltid flyter i retningen som opprettholder dreiemomentet i samme rotasjonsretning, uavhengig av rotorposisjon.

Kommutator-børste-grensesnittet er den definerende strukturelle forskjellen mellom børstede DC-motorer og AC motorer . Den muliggjør enkel hastighetskontroll – redusering av forsyningsspenningen eller ankerstrømmen reduserer hastigheten direkte – men introduserer vedlikeholdsforpliktelser. Børster slites gradvis, genererer karbonstøv og krever periodisk inspeksjon og utskifting. Ved høye hastigheter eller i støvete miljøer øker børsteslitasjen betydelig. I applikasjoner hvor vedlikeholdstilgang er vanskelig eller forurensning er en bekymring, er dette en avgjørende ulempe.

Børsteløse DC-motorer (BLDC) eliminerer kommutatoren fullstendig, og erstatter mekanisk svitsjing med elektronisk kommutering via en dedikert kontroller som overvåker rotorposisjonen gjennom Hall-effektsensorer eller bak-EMF-føling og bytter strøm gjennom statorviklingene i rekkefølge. BLDC-motorer kombinerer hastighetskontroll-fleksibiliteten til tradisjonelle DC-design med den mekaniske enkelheten til AC-induksjonsmotorer, og har blitt det dominerende valget i applikasjoner som spenner fra datamaskinkjølevifter og trekkdrev for elektriske kjøretøy til industrielle servosystemer og dronefremdrift.

AC vs DC elektrisk motor: side-by-side sammenligning

Tabellen nedenfor oppsummerer rektor forskjeller mellom AC- og DC-motorer på tvers av spesifikasjonsparametrene som er mest relevante for industrielle og kommersielle anskaffelsesbeslutninger.

Hastighetskontroll: Den praktiske forskjellen mellom AC og DC elektriske motorer

Hastighetskontroll er der forskjellen mellom AC og DC elektriske motorer blir mest operativt betydningsfull. I en børstet likestrømsmotor er hastigheten direkte proporsjonal med armaturspenningen og omvendt proporsjonal med feltfluksen – justering av enten variabel med en enkel reostat eller PWM-kontroller gir jevn hastighetsvariasjon med bredt område. Dette gjorde likestrømsmotorer til standardvalget for industrielle drivverk med variabel hastighet gjennom store deler av det 20. århundre, spesielt i applikasjoner som valseverk, papirmaskiner og krantaljer der hastigheten måtte justeres kontinuerlig under belastning.

Fremkomsten av pålitelige, kostnadseffektive frekvensomformere (VFD) endret fundamentalt konkurranseposisjonen til AC motorer and DC motors i applikasjoner med variabel hastighet. En VFD konverterer nettforsyningen med fast frekvens til en utgang med variabel frekvens og variabel spenning, slik at en AC-induksjonsmotor kan kjøre med alle hastigheter over et bredt område – typisk 10 % til 120 % av nominell hastighet – med full dreiemomentkontroll. Moderne VFD-er implementerer vektorkontroll eller DTC-algoritmer (Direct Torque Control) som gir dynamisk respons som kan sammenlignes med en DC-stasjon, og eliminerer den primære ytelsesfordelen som DC-systemer tidligere hadde.

Den praktiske implikasjonen er at for nye industrielle installasjoner med fast eller variabel hastighet som trekker fra en trefaset AC-forsyning, er en IE3- eller IE4-klassifisert AC-induksjonsmotor med en VFD nesten alltid det økonomisk og teknisk overlegne valget. DC-motorens gjenværende høyborg er batteridrevet mobilt utstyr (hvor forsyningen iboende er DC), applikasjoner som krever svært høyt startmoment ved lave forsyningsspenninger, og eldre anlegg der eksisterende DC-infrastruktur gjør ettermontering kostbar.

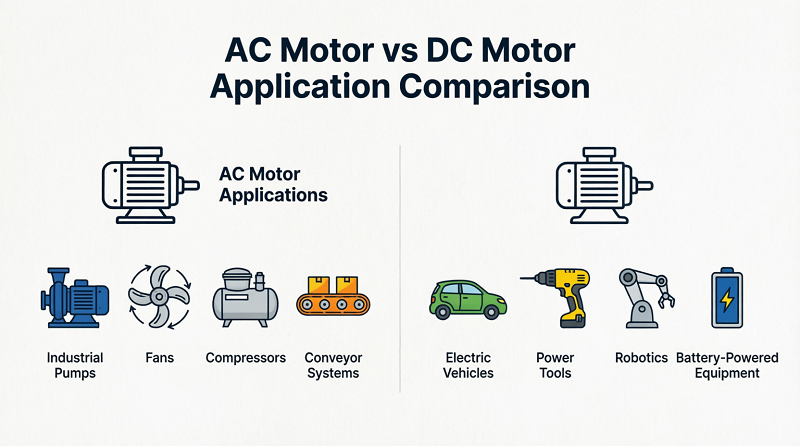

Velge mellom AC- og DC-motorer: Applikasjonsdrevet beslutningsrammeverk

Ingen enkelt motortype er universelt overlegen. Riktig valg mellom AC DC elektriske motorer avhenger av de spesifikke kravene til applikasjonen, tilgjengelig strømforsyning, vedlikeholdsmiljøet og de totale eierkostnadene over designens levetid.

Velg en AC-induksjonsmotor når:

• Installasjonen trekker fra en standard enfaset eller trefaset vekselstrømforsyning.
• Driftssyklusen er kontinuerlig eller nesten kontinuerlig, og miljøet er tøft, vått, støvete eller eksplosivt - den børsteløse konstruksjonen eliminerer antennelsesrisiko fra børstebue.
• Effekten overstiger 50 kW, der AC-induksjonsmotorer gir betydelige kostnads- og effektivitetsfordeler i forhold til tilsvarende DC-design.
• Minimal vedlikeholdstilgang er tilgjengelig – HVAC-vifter, pumper, kompressorer og transportbåndstasjoner på eksterne eller vanskelig tilgjengelige steder.

Velg en børstet likestrømsmotor når:

• Applikasjonen er batteridrevet og lavspent - elektroverktøy, små apparater, tilbehør til biler og hobbyrobotikk.
• Svært høyt startmoment i forhold til motorstørrelse er nødvendig, og driftssyklusen er intermitterende.
• Kontrollelektronikkbudsjettet er begrenset - en enkel PWM-kontroller er vesentlig billigere enn en VFD- eller BLDC-driver.

Velg en børsteløs DC-motor når:

• Applikasjonen krever høy effektivitet, høy effekttetthet og lang levetid i en kompakt formfaktor – elektriske kjøretøy, droner, medisinsk utstyr og presisjonsservosystemer.
• Hastighet og posisjon må kontrolleres med høy presisjon over et bredt dynamisk område.
• Vedlikehold er upraktisk, men pålitelighet er avgjørende - fraværet av børster og kommutator eliminerer den vanligste feilmodusen i DC-motorer.

I praksis går grensen mellom AC motorer and DC motors har blitt uskarpt etter hvert som kraftelektronikken har modnet. En BLDC-motor drevet av en sofistikert trefase-omformer kan ikke skilles elektrisk fra en permanent-magnet synkron AC-motor - den samme maskinvaren kan klassifiseres som begge, avhengig av kontrollalgoritmen som brukes. Det som til syvende og sist betyr noe er om det komplette motordrivsystemet leverer den nødvendige dreiemoment-hastighetskarakteristikk, effektivitet, pålitelighet og totale eierkostnader for målapplikasjonen.
